Mi az afürtfúrókalapács?
A kalapácskalapácsos fúrás technikáját különböző erősségű, gyakran 100 MPa-t meghaladó szilárdságú kőzetszerkezetek beszivárgására validálták. A fürtös kalapácsos fúrás során több különálló fúrókalapácsot egyesítenek egy acélhengerbe. A fürtökhöz való fúrók 900 mm és 2400 mm közötti méretűek.

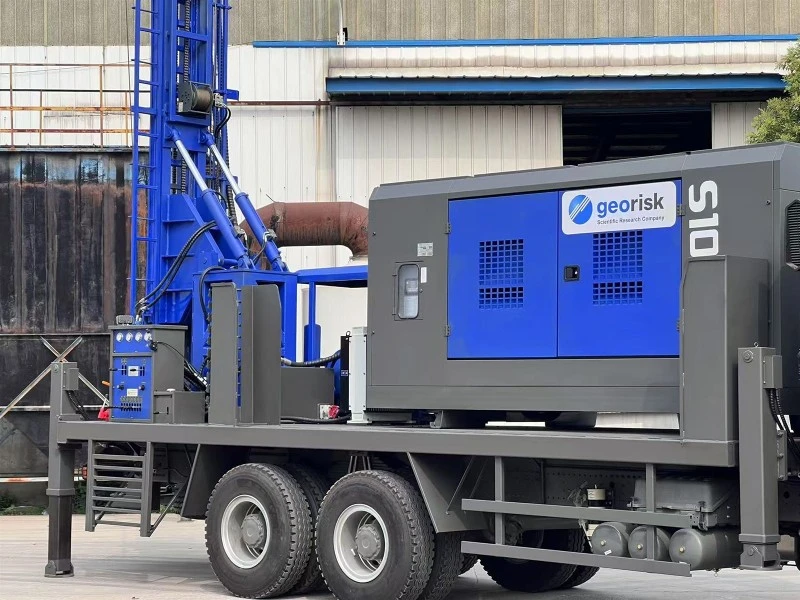

A sziklákba való behatolás érdekében a légnyomás aktiválja a fürtfúró minden fúrókalapácsának dugattyúit, aminek következtében a fúrószár kalapácsolása feldarabolja a sziklát. Egy komplett fürtfúró berendezéshez több légkompresszorra van szükség, hogy elegendő légnyomást biztosítsanak az egyes fúrókalapácsok működésbe hozásához, és a kőzetkivágások gyors lemosásához a felszínre, hogy fenntartsák a fürtfúró berendezés hatékonyságát. Elméletileg azonban egy fürtfúró berendezés méretének csak a javasolt berendezés emelőképessége és a szállítási logisztika szab határt.
A fürtfúrókalapács osztályozása
A fürtfúrókalapács a salakürítési mód szerint pozitív cirkulációjú fürtfúrókalapácsra és fordított keringésű fürtfúrókalapácsra osztható; Különböző üzemmódok szerint felosztható elsődleges furatképző klaszter DTH kalapácsra, dörzsárazó klaszter DTH kalapácsra és gyűrűvágó klaszter DTH kalapácsra.
Salakürítési mód szerint
A pozitív Circulation DTH kalapács kőzet salakja a DTH kalapács külsején keresztül kiürül a furatból vagy a tárolótartályba. A pozitív Circulation DTH kalapács különféle típusú odrilina riákhoz illeszthető. A Reverse Circulation DTH kalapács kősalaka áthalad a kalapácsfúrókalapács belsejében kialakított salakkibocsátó csatornán, és belép a duplafalú fúrócső belső salakürítő furatába a salakürítéshez. A Reverse Circulation DTH kalapács csak a fordított keringtetésű fúróberendezéshez használható.
Különböző üzemmódoknak megfelelően
Az egyszeri lyukképző klaszter DTH kalapács egy fürt DTH kalapács, amely egy művelettel eléri a cölöplyuk méretét. Az 1,5 m-es és az alatti cölöplyuk egyszeri lyukat képező pozitív és negatív Circulation DTH kalapáccsal működtethető. A dörzsáros DTH kalapácsot főként a kis középső lyuk előzetes fúrására használják 1,5 m-nél nagyobb átmérőjű cölöplyukak esetén, a dörzsárazó DTH kalapácsot pedig a kis átmérő desian átmérőjére való kiterjesztésére.
Az MWQCZ sorozatú kombinált kalapács az MW által kifejlesztett fürt DTH kalapács harmadik generációja. A fürt DTH kalapácsok első és második generációjával összehasonlítva a kombinált kalapácsok harmadik generációja alacsonyabb költséggel, jobb stabilitással és nagyobb működési megtérüléssel rendelkezik. Egy kalapácskészlet sokféle működési nyílásnak felel meg. A középső kalapács eltávolítható és különálló kalapácsként, az eltávolított középső kalapács pedig külön használható gyűrűvágó kalapácsként
Az MWQCH gyűrűs vágófürt DTH kalapács hasonló a kúpos fúróhoz. A kúp helyett a DTH kalapácsot használják a sziklagyűrű horony törésére. Főleg 1500 mm-nél nagyobb átmérőjű cölöplyukaknál használják.
Következtetés
A fürtfúrókalapácsokat nagy szilárdságú sziklaképződmények behatolására használják. Egy hengeren belül több különálló kalapácsból állnak, amelyeket légnyomással hajtanak meg. A fürtfúrókalapácsok a salakürítési módszerek és működési módok alapján különféle típusokban kaphatók, például pozitív vagy fordított cirkuláció, 900 mm-től 2400 mm-ig terjedő átmérőben kaphatók, és elengedhetetlenek a nagyszabású fúrási projektekhez.
