I. Teljes egységkonfiguráció és eredet
Alapvető technológiai alkatrészek
A kompresszor csavar elem (egylépéses tömörítés)
Importált alkatrészek
Irányító rendszer
Összekapcsolás
Bevitel/kirakodó szelep, szabályozó szelep, mágnesszelep
Légszűrő, olajszűrő, olaj-leválasztó
Magas hőmérsékletű rugalmas tömlők
Az összes fenti alkatrészt, beleértve a vezérlőrendszert és más alkatrészeket, az Atlas Copco Airpower gyártja Belgiumban vagy az Európában gyártott OEM -ben.
Háztartási alkatrészek
Trailer alváz és tengelyrendszer, amelyet kifejezetten a kínai útviszonyokhoz terveztek
Dízelmotor: Dongfeng Cummins China Stage IV Motor
Tartás, hangszigetelő pamut és terelőlapok
Légi tároló tartály és biztonsági szelep
Hűtőventilátor és hűtőegység
Környezeti hőmérsékleti rugalmas tömlők és üzemanyagcsövek
Különböző csőcsuklók és öntvények
Dízelszűrő
Sebességváltó
Minimális nyomásszelep
Érzékelők és kapcsolódó vezetékek
Ezek közül a dízelmotorot a Dongfeng Cummins Engine Co., Ltd. gyártja, míg más alkatrészeket az ATLAS COPCO beszállítói gyártják a Wuxi -ban.
Ii. Fővezérlő kijelző
Kompresszor működési nyomásmérő
Kompresszor betöltési gomb
Kumulatív működési óramérő
Riasztási és hibajelző lámpák
Start/leállítás gomb és vezérlőmodul
Üzemanyagtartály és def (karbamid) tartály szintű kijelző
Csavar elem olajszintjelző
Levegőfelvétel -szűrő eltömődési mutatója
Iii. Fővédő eszközök és funkciók
Automatikus leállítási védelem:
A kompresszor kimeneti hőmérséklete magas riasztási fény
Motorolaj nyomás alacsony riasztási lámpa
Motor hűtőfolyadék hőmérséklete magas riasztási lámpa
Alacsony üzemanyag és def tartály szintű riasztási lámpák
Kapcsolja le az önellenőrzést és az utókezelés regenerációs promptját
Szabványos ütemrendszer az energiatakarékos optimalizáláshoz
Iv. Kísérő dokumentumok és tételek
Termék működési és karbantartási kézikönyve
Alkatrészek katalógusa
Nyomás edény és biztonsági szelep tanúsítványok
50- órás karbantartási készlet

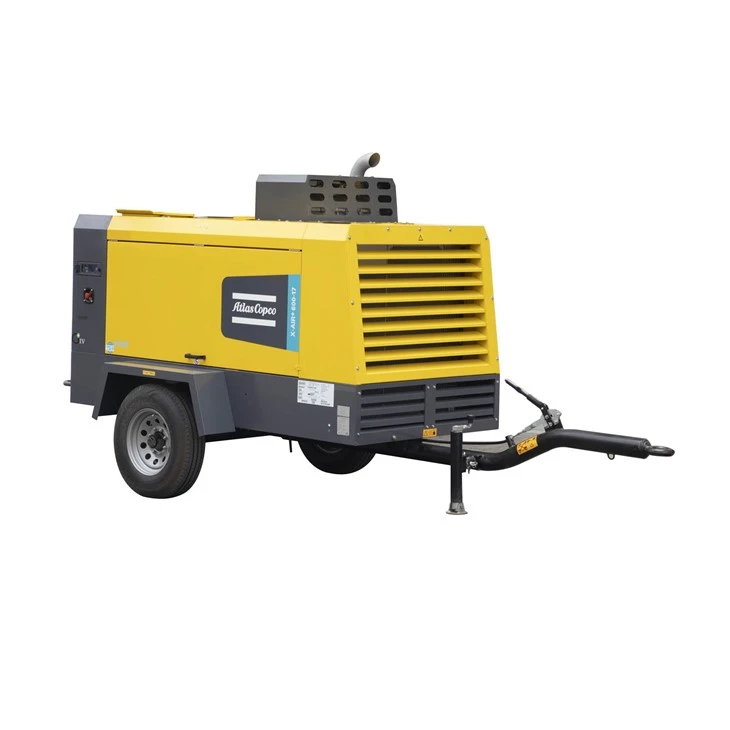

X-air 600-17 részletek
1. Fő műszaki paraméterek
Légkompresszor forma: Elsődleges csavarkompresszió, léghűtés, dízelmotor meghajtó, mező mobil működése
|
Műszaki paraméter
|
|
X-Air + 600-17
|
|
Névleges gázmennyiség divat
|
Köbméter/perc m ³/perc
|
17.2-14.3
|
|
Működő nyomás
|
Kilogramm
|
5-17
|
|
Maximális motor fordulatszáma (teljes terhelés)
|
Fordulatszám (fordulat / perc)
|
2200-1900
|
|
Csavaros kenőolaj térfogat
|
Emelni l
|
42 (csere mennyiség karbantartási ciklusonként)
|
|
A gáztároló tartály mennyisége (olaj- és gázszivárgási tartály)
|
Emelni l
|
76
|
|
Üzemanyagtartály/karbamid tartály kapacitása
|
Emelni l
|
175/-
|
|
Olajtartalom a sűrített levegő kimenetnél
|
ppm
|
<5
|
|
A sűrített levegő kimeneti hőmérséklete (a névleges referenciakörülmények alapján)
|
Celsius 0 c
|
100
|
|
Minősített referencia működési feltételek
|
|
|
|
Abszolút szívónyomás
|
Kilogramm
|
1
|
|
relatív levegő páratartalom
|
%
|
0
|
|
Bemeneti levegő hőmérséklete
|
Celsius 0 c
|
20
|
|
Szélsőséges munkakörülmények
|
|
|
|
Minimális hatékony működési nyomás a gáztároló tartályban
|
Kilogramm
|
4
|
|
A gáztároló tartály maximális hatékony működési nyomása (kirakodás)
|
Kilogramm
|
18
|
|
maximális környezeti hőmérséklet
|
Celsius 0 c
|
50
|
|
Minimális kiindulási hőmérséklet
|
Celsius 0 c
|
-10/-25 (opcionális hideg indítás)
|
|
Legmagasabb magasság
|
MI M
|
3000
|
2. Dízelmotor
| gyártó | Cummins | |
| modell | B5.9cs4 GIV szabvány | |
| Kimeneti teljesítmény névleges sebességgel | Kilowatt kw | 154 |
| Terhelési tényező | % | - |
| hűtőfolyadék | Hűtőfolyadék | |
| Hengerek | Inline 6- hengermotor | |
| Kenőolajrendszer -térfogat | Emelni l | 16.5 (csere mennyiség karbantartási ciklusonként) |
| Hűtőrendszer kapacitása | Emelni l | 28 |
3. Általános méretek és súly
| Teljes gép hossza * Szélesség * Magasság - Trailer típusa (beleértve a mopot) | Milliméter mm | 4700*1940*2400 |
| Teljes gép hossza * Szélesség * Magasság - doboztípus | Milliméter mm | 2960*1400*2110 |
| Teljes gép súly pótkocsi/doboz (nedves tömeg) | Kilogramm (kg) | 2300/2200 |
| Kipufogószelep mérete | Beilleszt | 1*G2,1*G3/4 |
