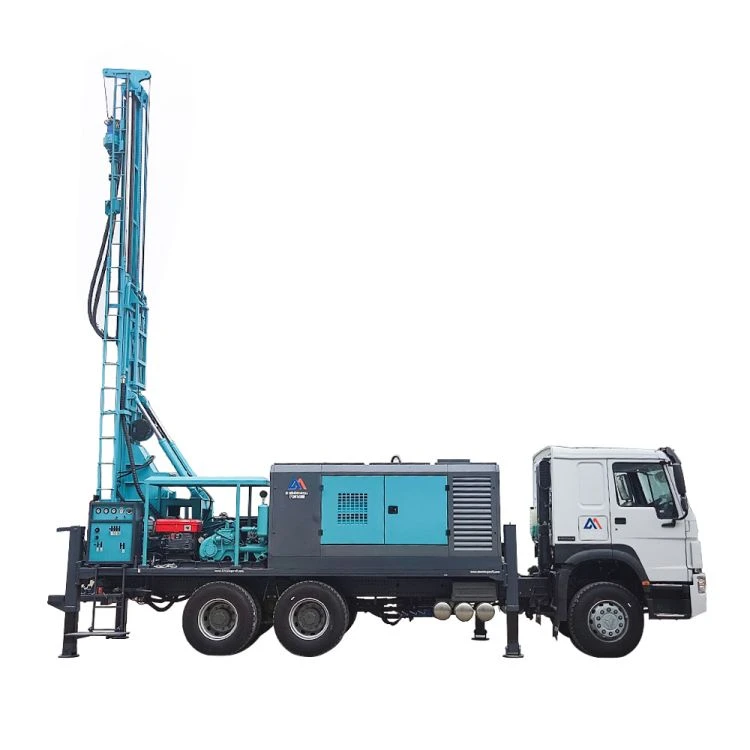

Teherautóra szerelt fúrólyuk vízfúró berendezések





Műszaki paraméterek	MWT-180	MWT-250	MWT-280	MWT-350	MWT-400	MWT-500	MWT-680	MWT-800
Fúrási mélység (m)	180	250	280	350	400	500	680	800
Fúró átmérő (mm)	140-254	140-254	140-305	140-325	140-350	140-350	140-400	140-400
Felszerelt motor	Yuchai 65 kW vagy TLT	Yuchai 70 kW vagy TLT	Yuchai 75 kW vagy TLT	Yuchai 92 kW vagy TLT	DEUTZ 103kW vagy TLT	Yuchai 118kW vagy TLT	Cummins 154 kW vagy TLT	Cummins 194 kW vagy TLT
Előtolás löket (m)	3.3	3.3	6.6	6.6	6.6	6.6	6.6	6.6
Fúrócső hossza (m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Lengési sebesség (rpm)	45-70	45-70	40-70	40-70	50-135	40-130	45-140	45-140
Lengési nyomaték (Nm)	3200-4600	3300-4500	4500-6000	5700-7500	7000-9500	7500-10000	8850-13150	9000-14000
A szerelvény emelőereje (T)	12	14	17	18	25	26	30	36







Kapacitás

Lyuk átmérője: 140 – 325 mm (51/2 hüvelyk – 13 hüvelyk)

Maximális mélység: 250 méter 203 mm (8 hüvelyk) átmérő mellett

Fúrási módszer: DTH és Rotary Drilling



Prime Mover

1. lehetőség: Használjon TLT rendszert és sebességváltót, hogy a teherautó motorjából (290 LE/336 LE/371 LE) kapjon erőt a hidraulikus rendszer meghajtásához.

2. lehetőség: A szerelék egyedi konfigurációja 75 kW-os dízelmotorral.



Platform felépítése

Nagy teherbírású I és C típusú hegesztett acélszerkezet 5 mm-es rácslemezekkel borítva



Árboc összeszerelés

A kompozit fúrógémet ikerhengerek emelik, növelve az emelőerőt és csökkentve a szállítási méreteket.

Teljes árbochossz: 8000 mm

Forgófej löket: 6600 mm

Rúdkezelés: 6 m

Központi nyílás: 14 hüvelyk (355 mm)

Árbocemelő hengerek: Az oszlop emelése iker hidraulikus hengerrel történik



Takarmányrendszer

1 db kettős működésű hidraulikus henger 1:3 kötéltekercselő rendszerrel

Felhúzási erő: 17 tonna

Lehúzó erő: 10-110 tonna

Felhúzási sebesség: 25 m/perc

Lehúzási sebesség: 30 m/perc



Forgófej szerelvény

Saját fejlesztésű acél karosszéria homlokkerekes hajtóművel és olajfürdős kenéssel, iker hidraulikus motorral.

Maximális nyomaték: 6000 Nm

Fordulatszám: 66 – 135 ford./perc finomszabályozás



Hidraulikus rendszer

2 db adagolószivattyú az előtoláshoz és a forgatáshoz

1 x adagolószivattyú iszapszivattyúhoz

3 db adagolószivattyú hidraulikus hűtőhöz, segédüzemhez és mikrotáphoz.

Maximális rendszernyomás: 2900 psi (200 bar)

Hidraulika olajhűtő: 70 gpm

Hidraulika olajtartály térfogata: 600 liter



Vezérlőpult

A központi vezérlőpanel az egység hátulján található, így könnyen hozzáférhet a fúrópadlóhoz, és fel van szerelve minden szükséges műszerrel, vezérlőrendszerrel és vészkapcsolókkal. A vezérlőpanel biztonsága érdekében reteszelő berendezés található.



Eltávolító kulcs

Az emelők gyors beállításához és szintezéséhez 4 db hidraulikus szintező emelő található, nagy teherbírású teleszkópos vezetőkkel. A biztonság érdekében reteszelő visszacsapó szelepek vannak kialakítva, és megfelelő teherbíró képességgel rendelkeznek.



Víz/hab befecskendező szivattyú (opcionális)

Hidraulikus működtetésű vízbefecskendező hármas szivattyú szükséges tartozékokkal, nyomásszabályozóval, áramlásszabályozóval, visszacsapó szeleppel és szívószűrővel.

Maximális áramlás: 80 l/perc

Max nyomás: 40 kg/nm

Egyrúdváltó: Kézi működtetésű egyrúdváltó a fúrórúd forgófejhez való rögzítéséhez

Csörlő: Hidraulikus működtetésű segédcsörlő a fúrórúd 5 tonnás emelőképességű rúdváltóba való betöltéséhez.



Hegesztőgép

Hidraulikus meghajtású, félkefe nélküli hegesztőgenerátor kapható hegesztőházhoz

Javasolt elektródaméret: csak 2,5–5 mm

Hegesztőáram: 300 A 60%-os munkaciklus mellett

Opcionális egyfázisú: 6.0 kVA @ 220 V, 50 Hz



Gázvezeték-kenő

Pozitív hatású Venturi típusú soros kenőanyag kapható a fúrólyuk kalapácsok olajozására.

Üzemanyagtartály térfogata: 15 liter

Üzemi nyomás: 350 psi



Ajánlott légkompresszor

MININGWELL/ATLAS COPCO/LIUTECH

Légkompresszor kapacitása:

1100CFM – 25 BAR – 309 kW-os motor

900CFM – 22 BAR – 228kw motor



Sárszivattyú

Hidraulikus működtetésű BW 250 iszapszivattyú

Lökethossz: 4 hüvelyk (100 mm)

Motor teljesítmény: 15 Kw

Kiszorítás (ajánlott maximum): 250L/perc

Maximális üzemi nyomás: 2,5 Mpa

További tartozékok: Éjszakai lámpa, szerszámos doboz, kalapácstartó

Felhasználói kézikönyv: Kezelési, karbantartási és pótalkatrészek kézikönyve



Teherautó opciók

SINO HOWO teherautó: 6*4/6*6/8*4

Dongfeng teherautó: 6*4/6*6/8*4

Shaanxi teherautó: 6*4/6*6/8*4







Teherautóra szerelt fúróberendezésünk egy személyre szabott termék, amelyet az ügyfelek tényleges igényeiknek megfelelően testreszabhatnak.
