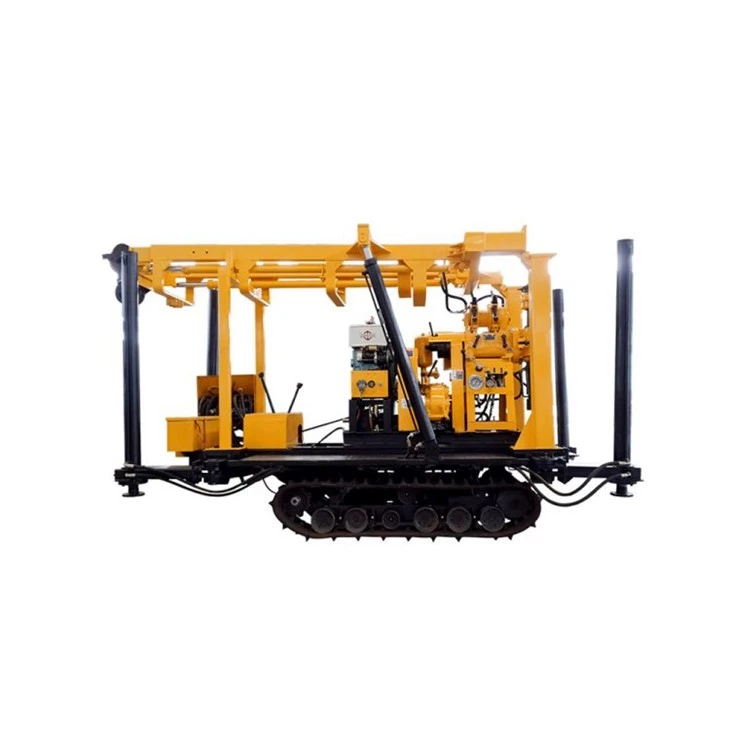

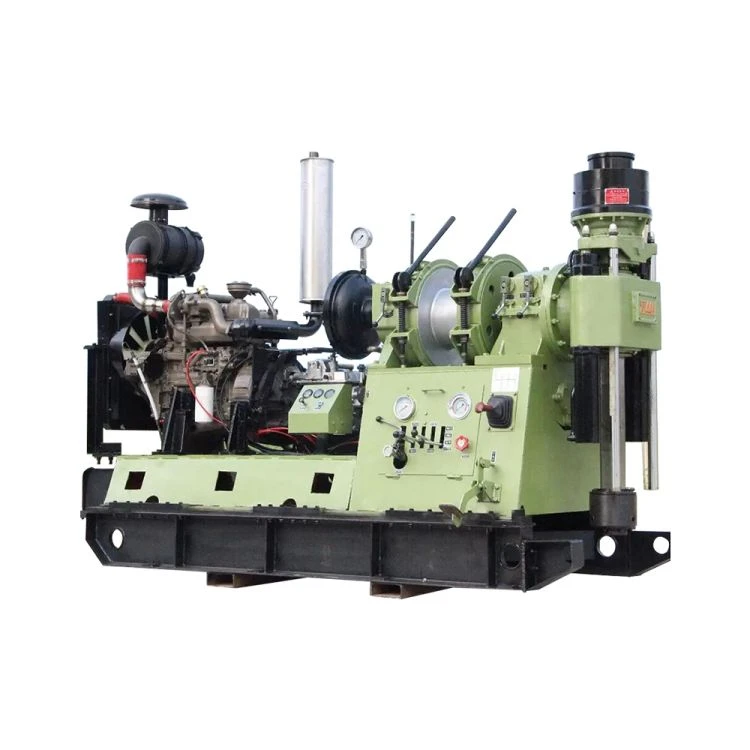

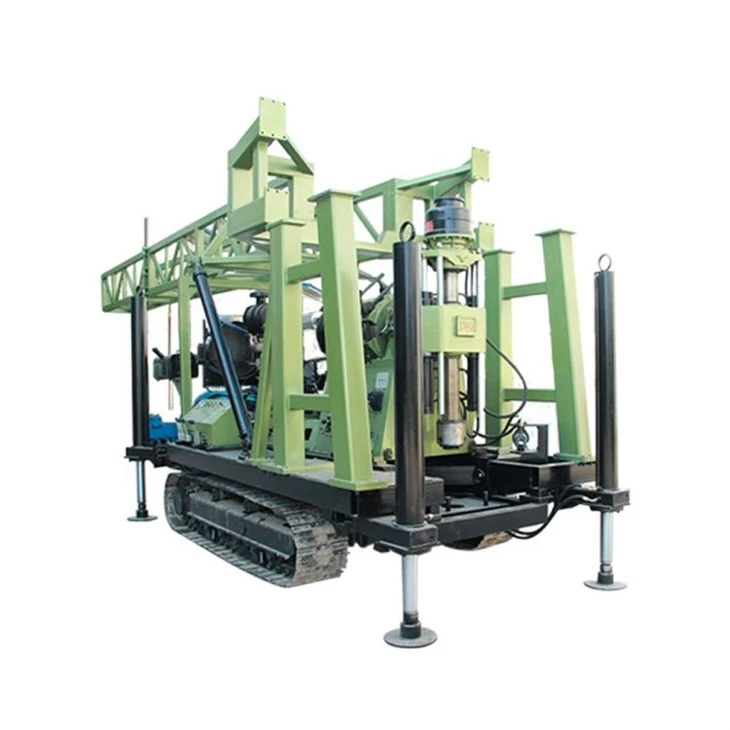

Geológiai magfúró berendezés lánctalpas

XY-44A lánctalpas fúróberendezés főként gyémánt- és keményfémfúráshoz használt magfúró berendezés, amelyet főként a geológiában, a kohászatban, a szén-, a hidrológiában, a mérnöki és más iparágakban használnak, és mérnökgeológiai feltáráshoz is használhatók. , sekély olaj- és gázbányászat, bányalagút szellőztetés, vízelvezetés, hidrológiai kútfúrás és nagy átmérőjű cölöpműépítés.

A szálláslekérdezés elküldése

Letöltés

Leírás

Műszaki adatok

Műszaki paraméterek		Fúrócső specifikációja (mm)	Fúrási mélység (m)
Háztartási fúrócső	Belül sűrítő típus	42	1400
		50	1000
		60	830
	A kötélmagozás	55.5	1250
		71	1000
		89	800
DCDMA fúrócső		BQ fúrócső	1300
		NQ fúrócső	1000
		HQ fúrócső	750
		PQ fúrócső	420
	Külső sűrítő típus	60	800
		73	500
		89	300
Fúrószög		0 fok -360 fok
Motor	Modell	Hatalom	Sebesség
Motor	Y225S-4	37 kW	1480 fordulat/perc
Dízel motor	CA4110	81 kW	2800 fordulat/perc
Gyrator
Típus: kéthengeres hidraulikus adagológép forgó típusa
Függőleges átmérője		φ93 mm
tengely átmenő lyukon
Függőleges orsó fordulatszám
Forgatás előre (r/perc)		60/90/166/272/379/481/183/296/514/835/1164/1476
Hátrameneti sebesség (r/perc)		63/198
Max. függőleges tengely nyomatéka		8000N·m
Függőleges löket		600 mm
Max. a függőleges tengely gravitációja		125 KN
Max. függőleges tengelynyomás		90 KN
Emelő
Típus: Bolygókerekes hajtás, fogantyúfék
Drótkötél átmérője		φ18,5 mm
Dob drótkötél kapacitása		95 m (hét rétegben tekercselt)
Max. egyetlen kötél emelőereje		45 KN
A drótkötél emelési sebessége
Dob lineáris sebessége (m/s)		0.7-2.68 m/s (tizenkét fokozat)
A kuplung
Típus: gépjármű speciális száraz egytárcsás súrlódó tengelykapcsoló
(6T46 sebességváltóhoz illesztve)
A hidraulikus rendszer
A rendszer nyomása
A névleges nyomás		20 MPa
A legmagasabb nyomás		25 MPa
Kapacitás		20 ml/r
Rack rész
Típus: csúszótalp (csúsztatható talppal)
Rig hát löket		460 mm
Lyuk távolság		260 mm
Méretek (HSzMa)		3550 * 2200 * 3100mm
A szerelék súlya (erőműves motorral)		6300 kg

Termék részletek

Márkanév: Miningwell
Minimális rendelési mennyiség: 1 szett
Csomagolás részletei: szabványos export csomagolás
Szállítási idő: 15-20 nap
Fizetési feltételek: L/C, T/T, Western Union

XY-44A lánctalpas kőzetmagfúrás főbb jellemzői

1. Több forgási sebességfokozattal (12 előre és 2 hátramenet) és ésszerű fordulatszám-tartománnyal, alacsony fordulatszámú nyomatékkal (akár 8000 N.m) nem csak ötvözet- és gyémánt magfúrásra, hanem mérnökgeológiai feltárásra is alkalmas. , hidrológiai kútfúrás és alapcölöp építés.

2. Függőleges tengely átmenő furatátmérő (93 mm), kéthengeres hidraulikus adagolás, hosszú löket (600 mm-ig), erős folyamatalkalmazhatóság, különösen alkalmas nagy átmérőjű fúrócső kötélmagos (felső magfúró) fúrására, amely elősegíti a a fúrás hatékonyságának javítása.

3. A Tsinghua Wanliyang 6T46 sebességváltó alkalmazása, amely széles körben illeszkedik a Foton, JAC, Kaima, Wuzheng és más teherautó-modellekhez. Érett technológia, stabil minőség, erős túlterhelési kapacitás, értékesítés utáni szervizek és tartozékok az egész országban.

4. A hidraulikus tokmány tárcsarugós befogó, hidraulikus hengerkioldó, háromüregű, automatikus központosító hidraulikus tokmány.

5. A hidraulikus berendezés egy hajtóműolaj-szivattyút tartalmaz az olajellátáshoz, amely biztosítja az egyszerű telepítést, a felhasználóbarátságot, a minimális energiafelhasználást, az alacsony olajhőmérsékletet és a folyamatos működést. Ez a készülék kézi működtetésű olajszivattyúval van felszerelve; Ha a motor meghibásodik, a kézi szivattyú továbbra is használható a fúróműszerek üregbe történő kiszívására.

6. Ez a motor felszerelhető a FAW TIANCHAI 4110 (81 kW) szívómotorral vagy a Guangxi Yuchai 4110 (105 kW) turbófeltöltős változattal.

7. A lánctalpas fúróberendezés alacsony súlyponttal, hosszú váltási távolsággal (460 mm), szilárd rögzítéssel és stabil, nagy sebességű fúrással rendelkezik.

8. Rezgéscsillapító mérővel van felszerelve, amely alkalmas a furat átmérőjének szabályozására. Kevesebb be- és kirakodó fogantyú, rugalmas szállítás.

9. A lánctalpas alvázat alkalmazza, és az 1,5 m-es kitámasztó henger löketét automatikusan meg lehet tölteni, ami kényelmes a mozgatáshoz és szállításhoz.

Fő alkalmazás

Elsősorban a geológia, kohászat, szén, hidrológia és mérnöki területeken alkalmazzák ezeket a magfúró berendezéseket geológiai mérnöki munkákra, sekély olaj- és gázkutatásra, bányalagutak szellőztetésére, vízelvezető rendszerekre, hidrológiai kutak fúrására és nagy alapcölöpök építésére.
