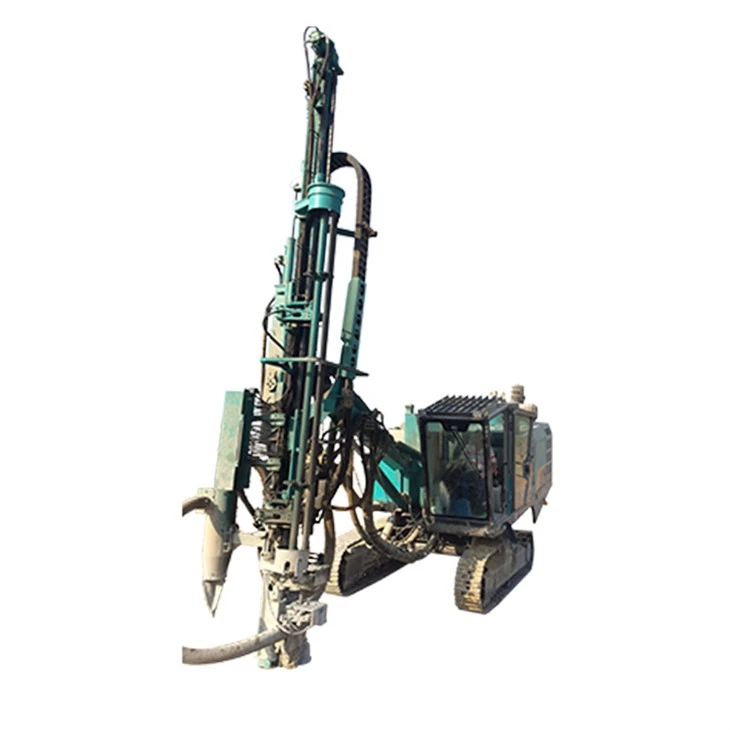

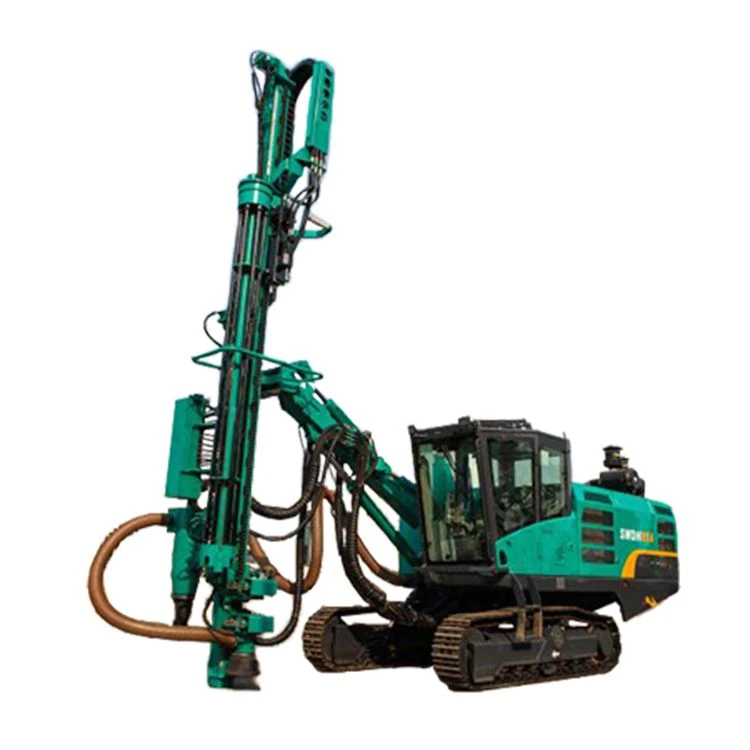

felső kalapácsfelületi fúróberendezés

SWDH sorozat A teljes hidraulikus felső kalapácsfúróberendezés egy Sunward márkás fúróberendezés, amelyet a cégünk képvisel .

A szálláslekérdezés elküldése

Leírás

一, mi a felső kalapács felületi fúróberendezés?

A Top Hammer felszíni fúróberendezés egy fúróberendezés, amely rögzíti a kőzetfúrót a meghajtó gerenda tetején, továbbítja az ütközési energiát a fúró rúdon keresztül, és együttműködik a forgási és meghajtó rendszerrel a . felületi fúrási művelet befejezéséhez. Ez alkalmas kemény kőzet és közepes kemény kőzet formációkhoz, és széles körben használják:

Nyitott gödör bánya robbantási lyuk felépítése

Alapítvány ásatása az út- és a vasútépítésben

Fúrás kőgyárakban és kőbányákban

Nagyszabású infrastrukturális projektek, például vízenergia-állomások

2, Hogyan működik a felső kalapácsfelületi fúróberendezés

A felső kalapácsfúrók együtt dolgoznak a fúrási műveletek befejezéséhez három fő akción keresztül:

Hatás:A tetején lévő hidraulikus kőzetfúró nagyfrekvenciás ütési erőt generál, amelyet az üreges fúró rúdon keresztül továbbítanak a fúróbitára, hogy megtörjék a kőzetet .

Forgás:A fúrószerszámot egy független forgómotor hajtja, hogy elforgathassa az ütközést a . formájú hatásvágáshoz.

Meghajtás:A meghajtó rendszer stabil nyomást gyakorol a fúróbitre, hogy biztosítsa a folyamatos kőzet törését .

Ezenkívül a fúróberendezés por eltávolító rendszerrel, automatikus rúd -változási rendszerrel, operációs kabinnal stb.

3., Top Hammer felszíni fúróberendezés fő alkatrészei

Felső kalapács

A betáplálási gerenda elülső végére telepítve nagyfrekvenciás ütési energiát ad ki .

Általában hidraulikusan meghajtott, az ütközési frekvencia elérheti a 2500-3000 idők/perc .

Takarmánygerenda

A fúrószerszám mozgásának támogatására és irányítására szolgál, és függőlegesen vagy . szögben beállítható

Fúró rúdrendszer

T sorozat (például T38, T45, T51) üreges hatszögletű vagy kerek acél fúró rudakkal, amelyek a kőzetfúró -bithez csatlakoztatva .

Hidraulikus energiarendszer

Hajtóerőt biztosít a sziklafúrókhoz, meghajtáshoz, forgáshoz, rugókhoz stb.

Por eltávolító rendszer

Száraz vagy nedves por eltávolítása, csökkentve a porszennyezést és javítva a működési biztonságot .

Utazási eszköz

Leginkább a lánctalpas típusú, robusztus terepre alkalmas; Néhány modell kerekes .

Operációs rendszer

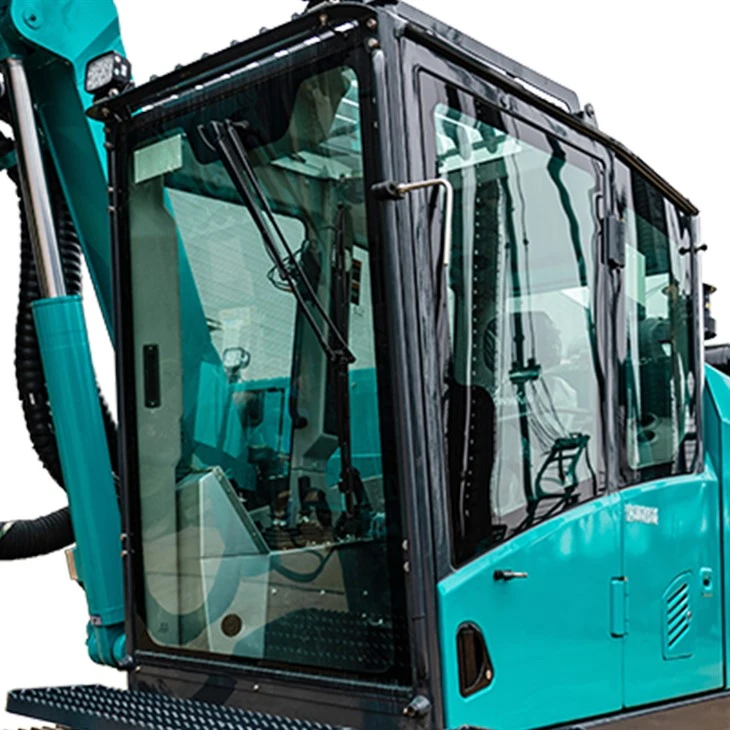

A modern fúróberendezések fülkével, LCD vezérlő interfészgel vannak felszerelve, sőt a vezeték nélküli távirányító vagy a távoli művelet támogatása .

4., Top Hammer felszíni fúróberendezés előnyei és jellemzői

Gyors fúrási sebesség

Nagy ütközési frekvencia és koncentrált energia, alkalmas a kemény kőzethez .

Magas perforáció minősége

Stabil fúrólyuk átmérője és kis eltérés, elősegíti a pontos robbantási kialakítást .

Nagy üzemanyag -hatékonyság

A DTH fúróberendezésekhez képest hatékonyabb a közepes kemény kőzetben, és alacsonyabb egység energiafogyasztással rendelkezik .

Nagyfokú intelligencia

A modern fúróberendezések olyan funkciókkal rendelkeznek, mint a GPS pozicionálása, a fúrási adatfelvétel és az automatikus rúdcsomagoló rendszer .

Könnyű karbantartás

Moduláris kialakítás, a kulcskomponensek könnyen cserélhetők és karbantarthatók .

5, felső kalapács vs . dth

projekt	Felső kalapácsfúrás	DTH fúrás
Alkalmazható szikla formációk	Közepes kemény és kemény kőzet	Nehéz és nagyon kemény kőzet, törött rétegek
Fúrási átmérő	Kis és közepes rekesz (64–127 mm)	Közepes -nagy rekesz (90–300 mm)
Fúrási mélység	Mérsékelt (<40 m)	Larger (>100m)
Hatékonyság	Magas (a legjobb a közepes kemény kőzethez)	Magasabb (jobb hatékonyság a kemény kőzetben)
Energiafogyasztás/gazdasági hatékonyság	Alacsony, alacsony energiafogyasztás egységenként	Magas gázfogyasztás, viszonylag magas költségek

6., következtetés

A felső kalapácsfelszíni fúróberendezés fontos pozíciót foglal el a globális bányászat és az alapítvány mérnöki területein, annak nagy frekvenciájú hatása, a hatékony fúrás és a pontos vezérlés miatt, . Különösen alkalmas a közepes kemény kőzetekhez ., ha a projekthez gyors lyuk kialakulása, a pontos lyuk pozíciója és a sztrájkköltség-ellenőrzés, a Top Hammer Fúró kétségtelenül, az előnyben részesített megoldás {}

Ha speciális igényei vannak (kőzet típus, lyuk átmérője, mélysége, célja), segíthetek egy megfelelő modell ajánlása és műszaki paraméter -támogatás nyújtása .

询问 chatgpt

Termék részlete

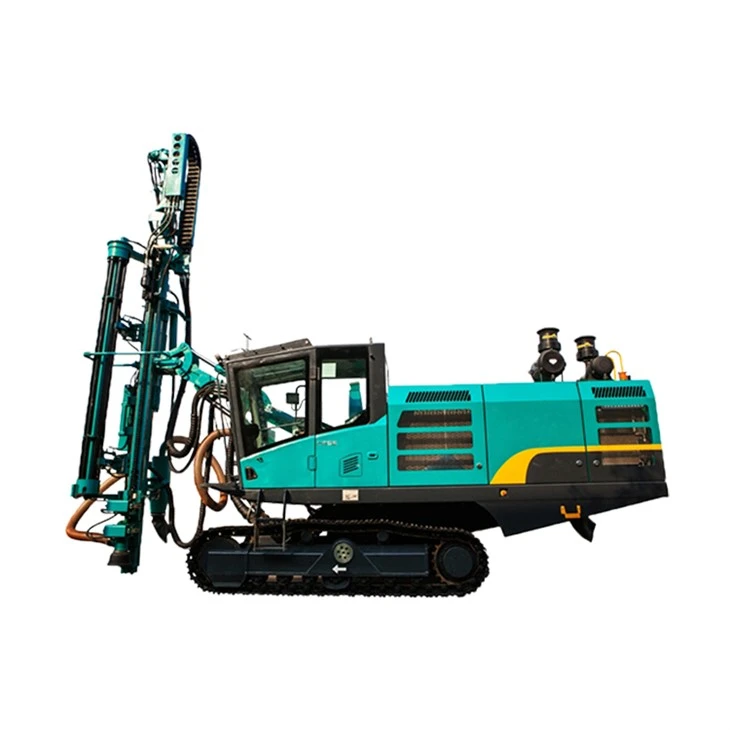

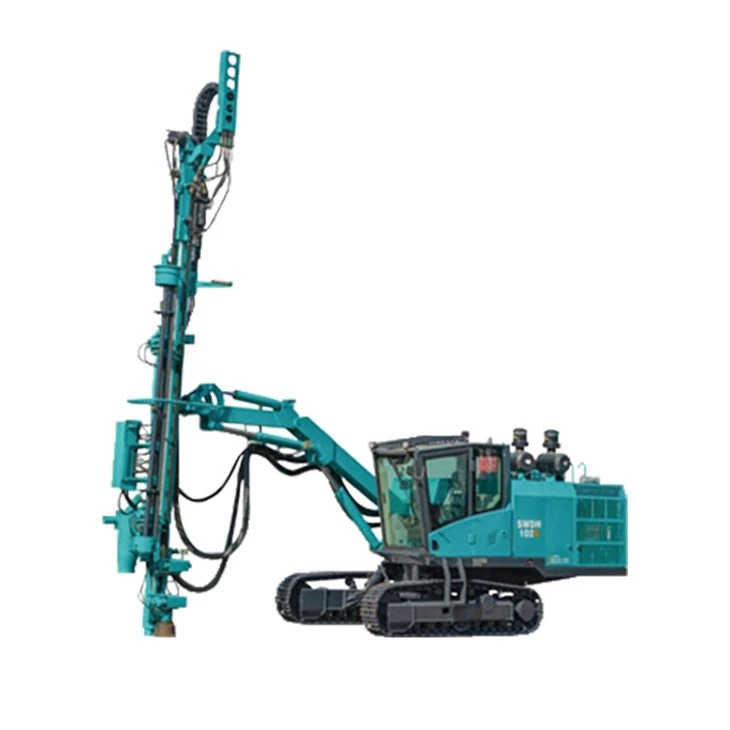

Ez a felső kalapácsfúróberendezés fejlett hidraulikus kőzetfúróval van felszerelve, amely gyors fúrási képességeiről, energiahatékonyságáról, alkalmazkodó mozgásáról, robusztus hegymászási képességeiről és a fúrási feladatok elvégzésének jártasságáról szól a bonyolult tájakon .

Az SWDH sorozatú nyitott gödör felső kalapácsfúrógép sziklafúró-levegő kompresszor-motoros teljesítménye ésszerű, ami jelentősen csökkentheti az üzemanyag-fogyasztást . A hidraulikus fúróberendezés átfogó tulajdonságai:

1. nagy teljesítményű hidraulikus kőzetfúró, nagy ütközési energiával és ellentámadási funkcióval, hatékonyan csökkentve a fúró ragaszkodás és a fúrási szerszámok megtakarításának kockázatát;

2. Az alapkomponensek nemzetközileg elismert márkák, jó megbízhatósággal, nagy működési hatékonysággal és alacsony energiafogyasztással;

3. ROCK fúró-levegő kompresszor-motoros referenciaérték, gazdaságos/nagy teljesítményű kettős üzemmód, széles kőzet adaptálhatósága és alacsony működési költségei;

4. A teljes lengőkar-hidraulikus fúróberendezés kompakt szerkezetű, kicsi és rugalmas, gyors sétálási sebesség és erős terepjáró képesség;

5. A hidraulikus DTH fúróberendezés egy összecsukható fúró karot fogad el, hogy a fúrási területet egyszerre lefedje, amely több szögű irányítású fúráshoz, valamint gyors és gyors fúrási helymeghatározáshoz alkalmas .

6. Hideg húzott, kétoldalas vezető sínekkel, szerkezeti acél-meghajtó gerendák kialakításához, nagy szilárdságú és jó irányító pontossággal .

7. Többszögű lyukak fúrása, függőleges, ferde és vízszintes azimut lyukak fúrhatók .

8. intelligens közös alsó vezérlő rendszer, a szög és a mélység pontos vezérlése .

9. útvonaltervezés, lyuk -szekvencia -tervezés, grafikus útmutatás, gyors pozicionálás .

Alkalmazás

A hidraulikus fúrógép felhasználható a kőzetfúráshoz, az építőmérnöki, a közúti mérnöki, a nyílt gödörbányák és a vízenergia-állomás építéséhez .

Szállítás és fizetés

A Miningwell berendezések és a fúrótorony minden darabja szigorú terhelésbiztonsági ellenőrzésen megy keresztül, hogy biztosítsa a rakomány biztonságát a tartályban .

Fizetési módszereink: Hitelkártya, L/C, T/T, Western Union, és támogatjuk a szállítást Air és Sea .

Műszaki paraméterek	Swdh89s	Swdh102s	Swdh115f
Működő paraméterek
Lyuktartomány (mm)	64-115	76-127	76-127
Fúró rúdmodell	T38,T45,T51	T45,T51	T38,T45,T51
Fúró rúd hossza (mm)	3660	3660	3050
Gazdasági fúrási mélység (mm)	24	24	21
Hidraulikus kőzet sodródó
Impact Power (KW)	14	18	20
Forgatási nyomaték (NM)	700	1000	1300
Forgatási sebesség (NM)	0-180	0-150	0-175
Dízelmotor
Modell	C7.1 macska	C7.1 macska	QSB4.5
Teljesítmény (KW/RPM)	168/2200	168/2200	97/2200
Üzemanyagtartály (L)	450	450	300
Légkompresszor
Nyomás (sáv)	8	10	/
F . a . d (m3/min)	8	10	/
Fúrófúró
Beír	Összecsukható kar	Összecsukható kar	Egyetlen egyenes kar
Emelési szög (fok)	+70~-10	+70~-10	-30~+45
Hajtogatási szög (fok)	65~165	65~165	/
Lengőszög (fok)	+20~-30	+20~-30	+30~-30
Előzetes rész
Előnyös hossz (mm)	7300	7300	6700
Kompenzációs stroke (mm)	1200	1200	1200
Elülső szög (fok)	140	140	140
Flip szög (fok)	-20~90	-20~90	-20~90
Max . Előzetes sebesség (m/s)	0.8	0.8	0.8
Max . meghajtó (kN)	25	25	25
Gyalogos képesség
Max . sétálási sebesség (km/h)	4.2	4.2	4.2
Max . vontatás (kn)	100	100	80
Fokozhatóság (fok)	25 fokozat	25 fokozat	25 fokozat
Track keret lengési szög (fok)	-7~+12	-7~+12	-10~+10
Az alváz szabadoldala (mm)	400	400	400
Méretek
Súly (kg)	15000	15000	12000
Hosszszélességmagasság (munka) (m)	92x2.6x8.6	92x2.6x8.6	6.68x2.42x7.98
Hosszszélességmagasság (szállítás) (m)	11.2x2.6x3.5	11.2x2.6x3.5	8x2.42x3.4
