- 🔹 Kis mobil dugattyús légkompresszor működési elve
- A dugattyús légkompresszor a hengerben lévő dugattyú oda-vissza mozgását használja a levegő összenyomására és nagyobb nyomáson történő szállítására.
1. Intake Stroke
Ahogy a főtengely a dugattyút a felső holtpontból az alsó holtpontba hajtja, a henger belsejében lévő térfogat nő és a nyomás csökken.
A szívószelep a nyomáskülönbség miatt automatikusan kinyílik, légköri levegőt szívva a hengerbe.
Ekkor a kipufogószelep zárva marad.
2. Kompressziós löket
Ahogy a dugattyú az alsó holtpontból a felső holtpontba mozog, a hengerben lévő levegő összenyomódik, fokozatosan növelve a nyomást.
Ahogy a gáz összenyomódik, a hőmérséklete is emelkedik.
A szívószelep bezárul, megakadályozva a gáz visszaáramlását, és az egész palack zárt kamrává válik.
3. Kisülési löket
Ha a henger belsejében a nyomás meghaladja a kipufogószelep ellennyomását, a kipufogószelep automatikusan kinyílik.
A nagynyomású{0}}levegőt kinyomják a hengerből a levegőtároló tartályba vagy a csőrendszerbe.
A kimerülés akkor ér véget, amikor a dugattyú eléri a felső holtpontot.
4. Ciklus ismétlések
A dugattyú folytatja a mozgást, újra és újra teljesítve a beszívás, a kompresszió és a kipufogó három szakaszát, folyamatos levegőellátást biztosítva.
🔹 Fő összetevők
Henger– A fő tér, ahol a levegő összenyomódik.
Dugattyú– Oda-vissza mozog a hengeren belül, befejezve a tömörítési folyamatot.
Főtengely– A motor forgó mozgását a dugattyú oda-vissza mozgásává alakítja.
Bemeneti és ürítő szelepek – Szabályozzák a levegő áramlását a hengerbe és onnan kifelé, a nyomáskülönbség függvényében automatikusan nyílnak és zárnak.
Összekötő rúd– A dugattyút a főtengelyhez köti, mozgást közvetítve.
Lendkerék– Fenntartja az egyenletes forgási sebességet és elősegíti a hőelvezetést.
Kenőrendszer- Csökkenti a súrlódást és meghosszabbítja az élettartamot.
🔹 A dugattyús légkompresszorok típusai
Egy{0}}lépcsős
A levegőt egyetlen hengeren belül egyszer sűrítik, jellemzően 7-10 bar nyomásra.
Általában kis műhelyekben és pneumatikus szerszámokban használják.
Két-szakasz
A levegőt először az első-fokozatú hengerben sűrítik össze, mielőtt belépne a második-fokozatú hengerbe további sűrítés céljából.
Elérheti a 20-30 bar nyomást, ami nagyobb hatékonyságot biztosít.
Leginkább ipari alkalmazásokban, festékszóró festésben és gázpalack-töltésben használják.
Több-lépcsős
Magasabb nyomásigény esetén (pl. 100 bar felett) több-lépcsős kompresszióra van szükség, amely fokozatosan csökkenti a hőmérsékletet és növeli a nyomást.
Acélgyárakban, vegyi üzemekben, búvárkodásban, katonai és egyéb területeken használják.
Műszaki adatok
|
Modell |
Kipufogó nyomás |
Kapacitás |
Henger |
Dízel motor/motor |
Dimenzió |
Súly |
||
|
Hossz |
Szélesség |
Magasság |
||||||
|
W-1.8/5 |
0.5 |
1.8 |
100*3 |
S1100 |
140 |
70 |
100 |
320 |
|
W-2/5 |
0.5 |
2 |
115*3 |
S1100 |
165 |
81 |
105 |
450 |
|
W-2.6/5 |
0.5 |
2.6 |
115*3 |
S1110 |
165 |
81 |
105 |
490 |
|
W-2.8/5 |
0.5 |
2.8 |
115*3 |
S1115 |
178 |
87 |
124 |
550 |
|
W-2.8/5-GD |
0.5 |
2.8 |
115*3 |
15KW/20LE |
178 |
87 |
124 |
550 |
|
W-3/5 |
0.5 |
3 |
125*3 |
S1115 |
180 |
90 |
130 |
600 |
|
2V-3.5/5 |
0.5 |
3.5 |
115*4 |
S1125 |
180 |
95 |
130 |
650 |
|
2V-3.5/5-D |
0.5 |
3.5 |
115*3 |
18,5 kW/25 LE |
180 |
95 |
130 |
650 |
|
2V-4/5 |
0.5 |
4 |
120*4 |
S1125 |
180 |
95 |
130 |
700 |
|
2V-4/5-D |
0.5 |
4 |
120*4 |
18,5 kW/25 LE |
180 |
95 |
130 |
700 |
|
W-1.8/7 |
0.7 |
1.8 |
100*3 |
S1100 |
165 |
81 |
105 |
450 |
|
W-1.8/7-D |
0.7 |
1.8 |
100*3 |
11KW/15LE |
165 |
81 |
105 |
450 |
|
W-2.6/7 |
0.7 |
2.6 |
125*3 |
S1115 |
178 |
87 |
124 |
480 |
|
W-2.6/7-D |
0.7 |
2.6 |
125*3 |
15KW/20LE |
178 |
87 |
124 |
480 |
|
W-3.2/7 |
0.7 |
3.2 |
125*3 |
S1125 |
196 |
90 |
125 |
550 |
|
W-3.2/7-D |
0.7 |
3.2 |
125*3 |
18,5 kW/25 LE |
196 |
90 |
125 |
550 |
|
W-3,2/7-ZD |
0.7 |
3.2 |
125*3 |
18,5 kW/25 LE |
196 |
90 |
125 |
550 |

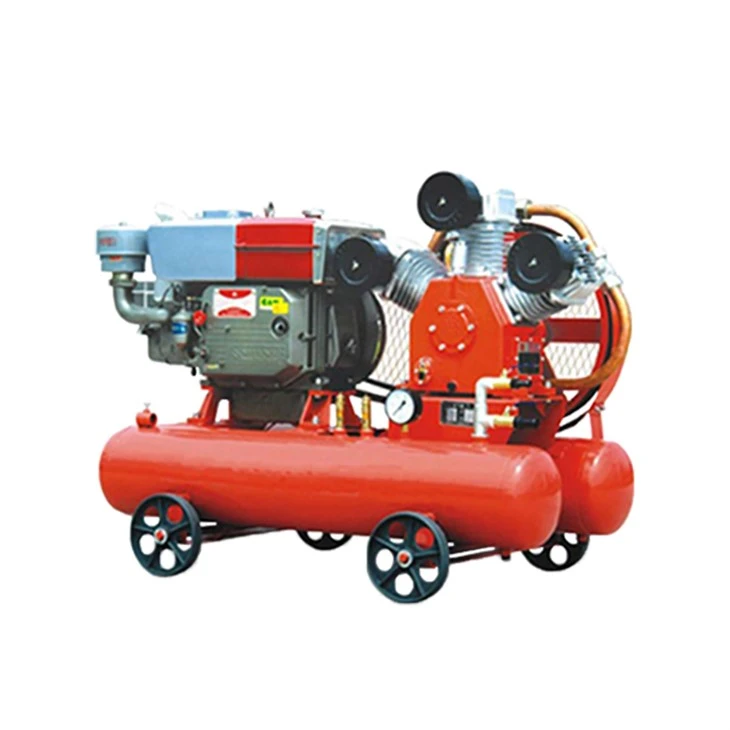

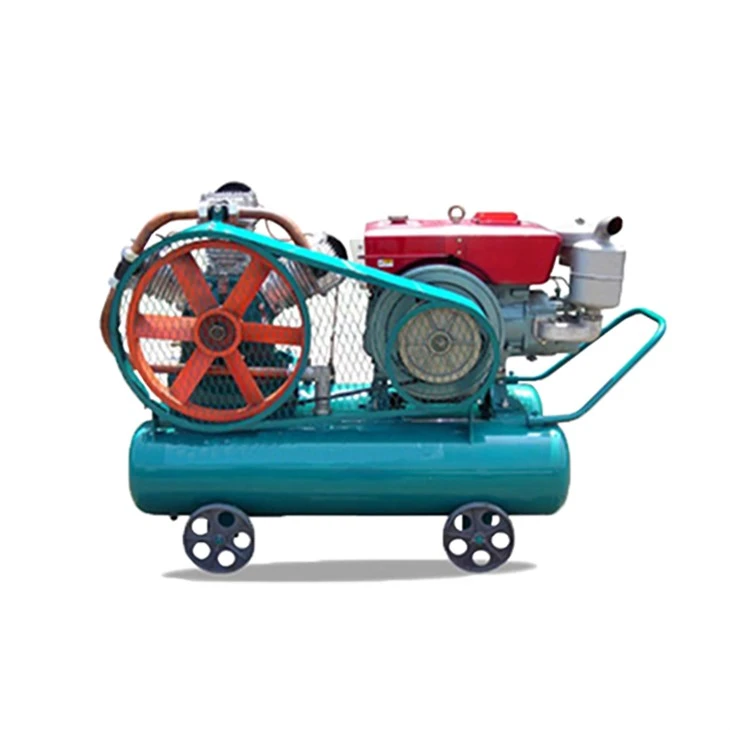

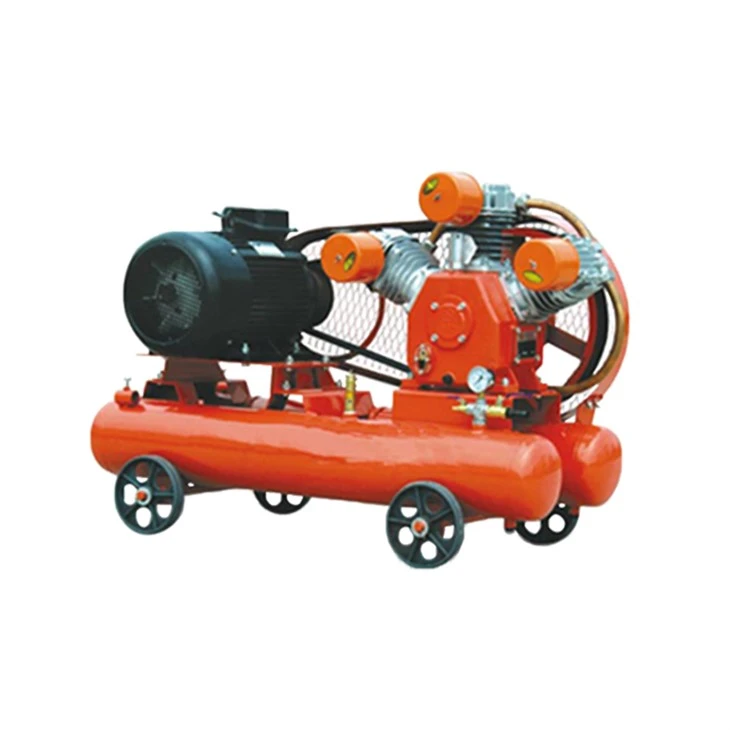

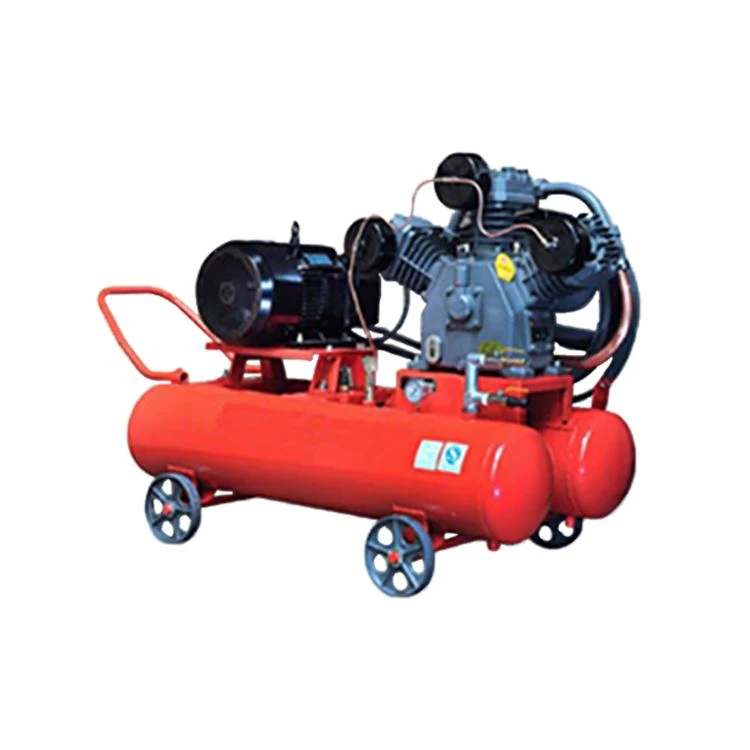

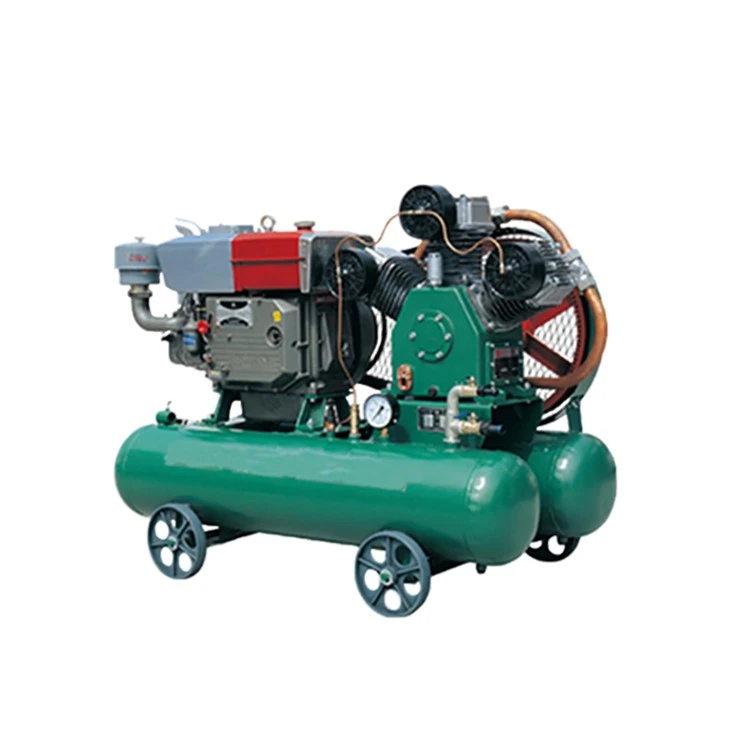

Termék részletek
1) Egyszerű szerkezetű és könnyű súlyú, így könnyen mozgatható.
2) A dízel hordozható dugattyús légkompresszor könnyen kezelhető és karbantartható.
3) Kiváló minőségű levegő szállítás.
4) Fejlett technológiával és alacsony költséggel.
5) A szeleplemez és a rugórúd speciális svéd acélból készül, és speciális kezeléssel készül.
6) Dugattyúgyűrű: speciális kialakítás; integrált öntés; kiváló rugalmasság; legalacsonyabb kenőanyag-fogyasztás
7) Henger: bór öntöttvasból készült; kopásálló-; különösen alkalmas poros környezetben
8) Hengerfej: extrudált; áramvonalas megjelenés; jó hőelvezetési teljesítmény.
9) Energiatakarékos.
10) Rezgéscsillapító-kerettel, stabil és egyenletes működéssel.
11) Professzionális tervezés és speciális gyártás.
🔹 Dugattyús légkompresszor vs. csavaros légkompresszor
| Vonatkozás |
Kis mobil dugattyús légkompresszor |
Csavaros légkompresszor |
|---|---|---|
| Működési elv | Felhasználásokdugattyúsegy hengerben; a dugattyú lefelé mozog, hogy beszívja a levegőt, és felfelé mozog, hogy összenyomja és kiürítse. | Felhasználásokkét egymásba nyíló spirális rotor (csavar); levegő a forgórészek közé szorul, és folyamatosan összenyomódik, miközben a csavarok mentén mozog. |
| Szerkezet | Henger, dugattyú, főtengely, szelepek (bemeneti/ürítő). | Apa és anya rotorok, ház, olaj/levegő elválasztó rendszer. |
| Légi szállítás | Időszakos– a levegő impulzusokban távozik minden dugattyúlöketnél. | Folyamatos– sima és egyenletes légáramlás pulzálás nélkül. |
| Nyomástartomány | El lehet érnimagasabb nyomások (up to 30 bar in 2-stage, >100 bar több-lépcsős). | Jellemzően7-13 bar(legfeljebb 25 bar nyomásra tervezhető, de kevesebb, mint a dugattyús gépeknél ultramagas nyomáson). |
| Kapacitás (áramlási sebesség) | Alkalmasalacsony és közepes kapacitású(néhány m³/perc). | Alkalmasközepestől nagyon nagy kapacitásig(akár több száz m³/perc). |
| Hatékonyság | Alacsonyabb hatásfok a mechanikai veszteségek és a hő miatt. | Nagyobb hatékonyság, különösen nagy{0}}folyamatos működés esetén. |
| Zaj és vibráció | Hangosabb és több vibráció (a visszafelé irányuló mozgás miatt). | Halkabb, simább működés (forgó mozgás). |
| Karbantartás | Gyakoribb karbantartást igényel (szelepek, dugattyúgyűrűk, kenés). | Alacsonyabb karbantartási gyakoriság; főleg olaj, szűrők és szeparátor cserék. |
| Élettartam | Rövidebb élettartam, ha folyamatosan nagy terhelés mellett. | Hosszabb élettartam, 24 órás ipari üzemre tervezve. |
| Kezdeti költség | Alacsonyabb vételár, gazdaságos kisvállalkozások számára. | Magasabb vételár, de költséghatékonyabb{0}}folyamatos használat esetén. |
| Legjobb alkalmazások | Kis műhelyek, garázsok, laboratóriumok, időszakos használat, nagynyomású-igények (pl. gáztöltés, PET-palack fúvása, búvárkodás, katonaság). | Gyárak, autógyártás, textil, élelmiszer-ital, elektronika, bányászat, építőipar – bárholfolyamatos és stabil levegőellátásszükség van. |
🔹 Összefoglaló
Kisméretű mobil dugattyús légkompresszor=alacsony áramlás + nagy nyomás + alacsony költség + szakaszos működés.
Csavarkompresszor=nagy átfolyású + stabil levegőellátás + folyamatos működés + ipari alkalmazások.
👉 Egyszerű magyarázat:
Ha nagy nyomásra van szüksége, de csak ritkán, válasszon dugattyús kompresszort.
Ha nagy áramlásra és 24 órás folyamatos működésre van szüksége, válasszon csavarkompresszort.
